柴油锤打桩机安全操作要求

人气：0发表时间：2018-04-24 16:20:31

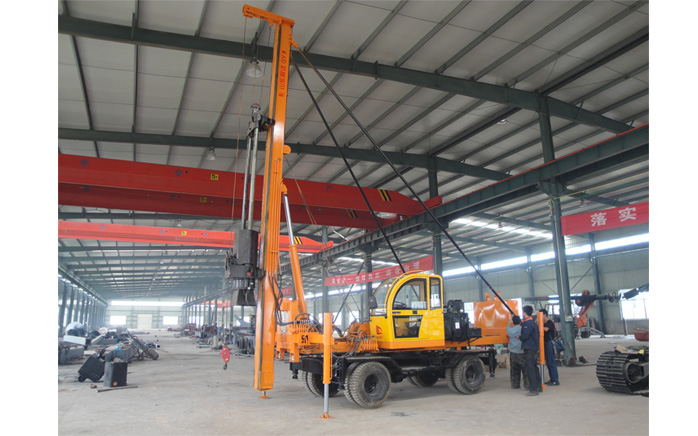

柴油锤打桩机
柴油锤打桩机主体也是由汽缸和柱塞组成，其工作原理和单缸二冲程柴油机相似，利用喷入汽缸燃烧室内的雾化柴油受高压高温后燃爆所产生的强大压力驱动锤头工作。柴油锤按其构造形式分导杆式和筒式。导杆式柴油锤以柱塞为锤座压在桩帽上，以汽缸为锤头沿两根导杆升降。打桩时，先将桩吊到桩架龙门中就位，再将柴油锤搁在桩顶，降下吊钩将汽缸吊起，又脱开吊钩让汽缸下落套入柱塞，将封闭在汽缸内的空气进行压缩，汽缸继续下落，直到缸体外的压销推压锤座上燃油泵的摇杆时，燃油泵就将油雾喷入缸内，油雾遇到燃点以上的高温气体，当即发生燃爆，爆发力向下冲击使桩下沉，向上顶推，使汽缸回升，待汽缸重新沿导杆坠落时，又开始第二次冲击循环。筒式柴油锤以汽缸作为锤座，并直接用加长了的缸筒内壁导向，省去了两根导杆，柱塞是锤头，可在汽缸中上下运动。打桩时，将锤座下部的桩帽压在桩顶上，用吊钩提升柱塞，然后脱钩往下冲击，压缩封闭在汽缸中的空气。并进行喷油、爆发、冲击、换气等工作过程。柴油锤的工作是靠压燃柴油来启动的，因此必须保证汽缸内的封闭气体达到一定的压缩比，有时在软土地层上打桩时,往往由于反作用力过小,压缩量不够而无法引燃起爆，就需要用吊钩多次吊起锤头脱钩冲击，才能起动。柴油锤的锤座上附有燃油喷射泵、油箱、冷却水箱及桩帽。柱塞和缸筒之间的活动间隙用弹性柱塞环密封。
利用冲击力将桩贯入地层的桩工机械。由桩锤、桩架及附属设备等组成。桩锤依附在桩架前部两根平行的竖直导杆（俗称龙门）之间，用提升吊钩吊升。桩架为一钢结构塔架,在其后部设有卷扬机,用以起吊桩和桩锤，桩架前面有两根导杆组成的导向架，用以控制打桩方向，使桩按照设计方位准确地贯入地层。塔架和导向架可以一起偏斜，用以打斜桩。导向架还能沿塔架向下引伸，用以沿堤岸或码头打水下桩。桩架能转动，也能移行。打桩机的基本技术参数是冲击部分重量、冲击动能和冲击频率。桩锤按运动的动力来源可分为落锤、汽锤、柴油锤、液压锤等。
落锤打桩机桩锤是一钢质重块，由卷扬机用吊钩提升，脱钩后沿导向架自由下落而打桩汽锤打桩机桩锤由锤头和锤座组成，以蒸汽或压缩空气为动力，有单动汽锤和双动汽锤两种。单动汽锤以柱塞或汽缸作为锤头，蒸汽驱动锤头上升，而后任其沿锤座的导杆下落而打桩。双动汽锤一般是由加重的柱塞作为锤头，以汽缸作为锤座，蒸汽驱动锤头上升，再驱动锤头向下冲击打桩。上下往复的速度快,频率高,使桩贯入地层时发生振动，可以减少摩擦阻力，打桩效果好。双向不等作用力的差动汽锤，其锤座重量轻，有效冲击重量可相对增大，性能更好。汽锤的进排汽旋阀的换向可由人工控制，也可由装在锤头一侧并随锤头升降的凸缘操纵杆自动控制，两种方式都可以调节汽锤的冲击行程。
柴油锤打桩机作业条件
1施工场地如有坡度应满足打桩机稳定性的要求，对不利于打桩机运行的松软场地应进行整平压实。在基坑和围堰内作业时，应配备足够的排水设备。
2作业场地的承载力小于打桩机的允许接地比压时，应铺设路基箱或钢板、枕木等。
3轨道式桩架的轨道铺设应符合使用说明书的有关规定。
4作业区内架空输电线与打桩机立柱之间的安全距离应符合GB5144的有关规定。
柴油锤打桩机作业前检查
1对钢丝绳所有可见部分和钢丝绳的连接部位应进行检查，当钢丝绳有下列情况之一的，即应更换：
a)钢丝绳表面磨损或腐蚀，使钢丝绳直径（d）局部减少7%；
b)钢丝绳失去正常状态（如部分压扁、扭结、弯折、笼状畸变、绳股或钢丝挤出、绳径局部增大和波浪形等）；
c)钢丝绳在一个节距内达到表2中的断丝数；
d)当断丝集中在小于6倍钢丝绳直径的绳长范围内或集中在一股内。
2检查动力装置、液压系统、电气系统，应按使用说明书的规定执行。
3桩架起架前，应对卷扬机的制动性能和各连接件进行检查，起架操作程序应按使用说明书的规定执行。
4桩架运转后，应空载运行各机构，并检查各仪表指示值。
5桩架的立柱导轨应按规定涂润滑油脂。
6检查打桩机的燃油、润滑油、液压油和冷却水是否符合使用说明书的规定。
7水冷式柴油锤的冷却水应采用清洁的软水。
8检查柴油锤起落架的工作情况，并加以润滑；起动钩的端部工作平面的磨损大于10mm时，应按要求修复或更换。
9筒式锤清扫孔处的螺塞应涂以石墨粉，不应采用润滑油。
10检查柴油锤的缓冲垫，当接触面小于原总面积的30%时；或筒式锤下气缸法兰与下活塞底部之间的距离大于使用说明书的规定值时，均应更换缓冲垫。
11检查柴油锤导向板的磨损情况，当导向面磨损大于10mm时，应进行修复或更换。
12检验柴油锤与桩帽的连接，在提升柴油锤后，当筒式锤下活塞从下气缸滑出的长度不符合使用说明书的规定值时，应调整连接钢丝绳的长度。
13检查筒式锤上活塞和杆式锤气缸的润滑情况是否正常。
14检查各部分螺栓是否紧固、齐全。
柴油锤打桩机安全操作要求
1打桩机行走与回转、吊桩、吊锤不应同时进行。打桩机在吊桩后不应全程回转或行走。
2打桩机不允许侧面吊桩和远距离拖桩。正前方吊桩时，对混凝土预制的水平距离不应大于4m，对于钢桩不应大于7m，并应防止桩与立柱碰撞。
3双导向立柱的打桩架作业时，待立柱转向到位，并将立柱锁住后，方可进行作业。
4柴油锤起动前，应使桩锤、桩帽和桩在同一轴线上，不应偏心打桩。
5在软土打桩时，应先关闭油门冷打，待每击贯入度小于100mm时，方可起动桩锤。
6柴油锤起动后，应提升起落架，在锤击过程中起落架与筒式锤上气缸顶部之间的距离不应小于2m。
7柴油锤运转时，应目测冲击部分的跳起高度，严格执行使用说明书的要求，达到规定高度时应减少油门，控制冲击部分的行程。
8作业过程中，应经常注意土层变化和打桩机的运转情况，发现异常及时采取必要措施。
9柴油锤出现早燃时，应停止工作，按使用说明书的要求进行处理。
10筒式锤上活塞跳起时，应观察是否有润滑油从泄油孔流出。下活塞的润滑油应按使用说明书的要求加注。
11水冷式柴油锤连续工作时，应保证足够的冷却水，不应在无水情况下工作。
12作业时，柴油锤最终十击的贯入度应符合使用说明书的规定，当每十击贯入度小于20mm时，宜停止锤击或更换桩锤。
13打桩过程中，不应进行润滑和修理工作。
14打桩机吊锤（桩）时，锤（桩）的最高点离立柱顶部的最小距离应确保安全。
15插桩后应及时校正桩的垂直度，桩入土3m后，不应采取桩架行走或回转进行纠正。
16打斜桩时，应先使立桩垂直，将桩吊入固定，然后开始后倾，在后倾18.5°时，不应提升柴油锤。履带三支点式桩架在后倾打斜桩时，应使用后支腿油缸；轨道式桩架应在平台后增加支撑，并夹紧夹轨器。
17打桩机行走时，应将柴油锤降至最低位置，坡度要符合使用说明书的规定。自行式打桩机行走时应有专人指挥，在坡道上行走时应将重心移至坡道上方；走管式打桩机横移至滚管终端的距离不应小于1m。
18作业时，回转制动应缓慢，轨道式和步履式桩架同向连续回转不应大于一周。
19作业中应经常检查各紧固件是否松动，各运动件是否灵活。柴油锤打桩机作业后注意事项
20作业后，柴油锤打桩机应停放在坚实平整的地面，柴油锤应放在地面的垫板或已打入地下的桩上，关闭燃油开关，筒式锤应放净冷却水，装上气缸盖、吸排气盖、安全螺钉等，并装上安全卡板。桩架应将操纵杆置于停止位置，锁住安全、制动位置。
21轨道式桩架不工作时应夹紧夹轨器。
22桩架落架时，应先检查卷扬机制动性能，然后按使用说明书规定的程序操作。
23长期停用时，应卸下柴油锤，装上安全卡板，将柴油锤的燃油、润滑油和冷却水全部放掉，清洗燃烧室，在球碗上涂防锈油，并采取防雨措施。
