抗浮锚杆百度百科

人气：0发表时间：2018-05-07 10:44:01

抗浮锚杆百度百科
抗浮锚杆，是建筑工程地下结构抗浮措施的一种。抗浮锚杆，指的是抵抗其上建筑物向上移位而设置的结构构件，与地下水位高低及变化情况有关，与抗压桩受力方向相反。

中文名抗浮锚杆
外文名 Anti-floating Anchor
适用规范《建筑地基基础设计规范》
种类建筑工程地下结构抗浮措施的一种
水位确定地质勘测单位提供
目录
1 概述
2 适用规范
3 验算内容
4 注意事项
5 优缺点

概述
.抗浮锚杆，是建筑工程地下结构抗浮措施的一种。抗浮锚杆不同于一般的基础桩，有其自身的独特性能，与一般基础桩的最大区别在于：基础桩通常为抗压桩，桩体承受建筑荷载压力，受力自桩顶向桩底传递，桩体受力大小随着建筑荷载的变化而变化；而抗浮桩则为抗拔桩体承受拉力，普通抗浮桩受力也是自桩顶向桩底传递，桩体受力大小随着地下水位的变化而变化，但两者受力机制恰好相反。
抗浮锚杆是指抵抗建筑物向上位移的各种桩型的总称,抗浮锚杆不同于一般的基础桩,有其自身的独特性能,抗浮桩为抗拔桩。
适用规范
相应的规范《建筑地下结构抗浮技术规范》已发布征求意见稿，现行规范《岩土锚杆与喷射混凝土支护工程技术规范》《GB 50086 - 2015》有针对抗浮锚杆设计及施工详细的介绍。
《建筑地基基础设计规范》GB50007---2011中“岩石锚杆基础”部分以及《建筑边坡工程技术规范》GB50330-2013有关锚杆的部分可以参考使用，不过最好只用于估算，锚杆抗拔承载力特征值应通过现场试验确定，有一些锚杆构造做法可以参考。对于锚杆估算，推荐使用《建筑边坡工程技术规范》GB 50330-2013，对于岩土的分类较细，能查到一些必要的参数。也可以按照《岩土锚杆（索）技术规程》（CECS22:2005）对锚杆抗拔力进行估算。
验算内容
1 锚杆所承担的荷载计算；
2 锚杆锚固长度和承载力计算；
3 锚杆筋体截面面积计算；
4 锚杆筋体与锚固体的锚固承载力验算；
5 锚杆与岩土体的整体稳定性验算。
注意事项
1) 集中点状布置，抗浮锚杆与岩石锚杆基础结合为优，需注意柱底弯矩对锚杆拉力的影响，特别是柱底弯矩较大的时候；
2) 参考《建筑边坡工程技术规范 GB 50330-2013》，应选用永久性锚杆部分内容；
3) 岩石情况（坚硬岩、较硬岩、较软岩、软岩、极软岩）应准确区分，可参考《建筑边坡工程技术规范 GB 50330-2013》表7.2.3-1注4；
4) 锚杆抗拔承载力特征值应通过现场试验确定，可参考《建筑边坡工程技术规范》GB 50330-2013附录C；
5) 抗浮设计水位的确定应合理可靠，一般应由地质勘测单位提供，比较可靠和有说服力，应设置水位观测井，对于超出抗浮设计水位的情况应有应对措施；
6) 锚杆抗拔承载力特征值现场试验时由于一般为单根锚杆加载，未考虑锚杆间距影响，特别是锚杆间距较为密集时的情况；当单根锚杆影响范围内的土体自重大于锚杆拉力时，可以不考虑锚杆间距影响；
7) 由于锚杆钢筋会穿过底板外防水，锚杆钢筋应有防水措施；
8) 锚杆锚固体与（岩）土层的锚固长度应取有效锚固长度，由于基坑开挖会对底板下土体有一定扰动，特别是采用爆破开挖的基坑，一般要加300-500MM。
优缺点
1)集中点状布置，一般布置在柱下；优点：可以充分利用上部结构传来的竖向力来平衡掉一部分水浮力；由于锚杆布置集中，有很强的抵抗力。缺点：要求锚固于坚硬岩体中，不适用于软岩与土体，破坏往往是锚固岩体的破坏；由于局部锚杆较密，锚杆施工不方便；地下室底板梁板配筋较大。
2)集中线状布置，一般布置于地下室底板梁下；优点：由于锚杆布置相对集中，有较强的抵抗力。缺点：不能充分利用上部结构传来的竖向力来平衡掉一部分水浮力（个人认为考虑的话偏于不安全，对于跨高比小于6的底板梁，可以适当考虑上部结构传来的竖向力来平衡掉一部分水浮力），要求锚固于较硬岩体中，不适用于软岩与土体；地下室底板板配筋较大。

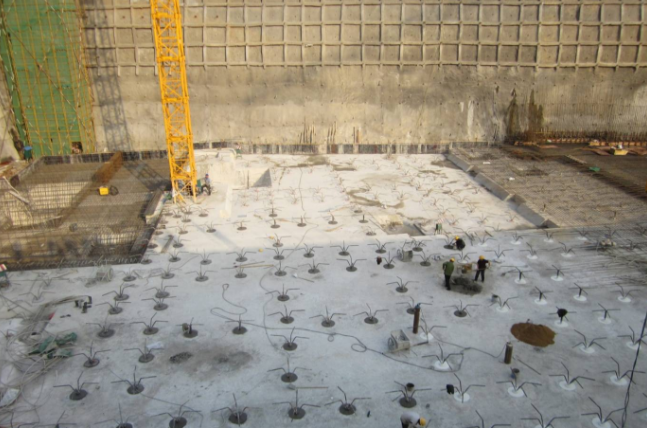

3)面状均匀布置，在地下室底板下均匀布置；优点：适用于所有土体和岩体；地下室底板梁板配筋较小。缺点：不能充分利用上部结构传来的竖向力来平衡掉一部分水浮力（个人认为考虑的话偏于不安全）；对于个别锚杆承载力不足的情况，由于能分担的锚杆较少，此情况抵抗力差；由于锚杆布置相对分散，对于地下室底板下的外防水施工比较麻烦。
4) 集中点状布置推荐用于坚硬岩；集中线状布置推荐用于坚硬岩与较硬岩；面状均匀布置推荐用于所有情况；
